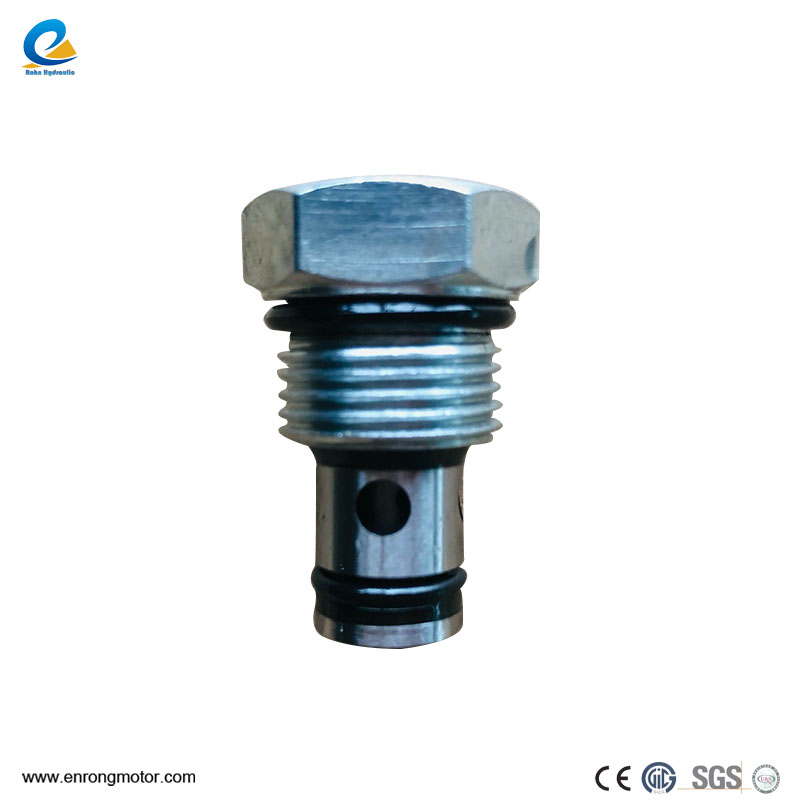

Hydraulikprüfventilesind eine häufige hydraulische Kontrollkomponente. Das Kernmerkmal besteht darin, den Einweg-Ölfluss so zu steuern, dass es nur in eine Richtung gelangen und die umgekehrte Richtung blockiert wird. Es spielt eine wichtige Rolle in Hydrauliksystemen.
Einwegleitfähigkeit: Dies ist das Kernmerkmal, das Flüssigkeit (normalerweise hydraulisches Öl) frei in eine bestimmte Richtung (vorwärts) fließen und die Fluss effektiv in die entgegengesetzte Richtung (umgekehrt) blockiert.
Einfache und zuverlässige Struktur: Die typische Einwegventilstruktur besteht aus einem Ventilkörper, einem Ventilkern (üblicherweise eine Stahlkugel oder einem Kegelventilkern) und einer Feder. Diese Struktur macht es relativ einfach, herzustellen und zu warten, und funktioniert sehr zuverlässig.
Schnelle Antwort: Wenn der Vorwärtsfluss geöffnet wird, öffnet sich der Ventilkern schnell. Wenn es einen Rückstromtrend gibt, kann der Ventilkern unter der Wirkung der Federkraft (manchmal mit dem Öldruck kombiniert) schnell geschlossen werden, um den Ölkreis zu blockieren.
Niedriger Vorwärtsöffnungsdruck: Ein gut gestaltetes Einwegventil hat einen niedrigen Öffnungsdruck (Druckdifferenz, der zur Überwindung der Federvorspannung erforderlich ist) beim Fließen in die Vorwärtsrichtung, sodass der Druckverlust für das System gering ist.
Gute Rückwärtsversiegelung: Im umgekehrten Grenzzustand kann der Ventilkern (insbesondere der Kegelventilkern) und der Ventilsitz normalerweise eine Leitungsdichtung oder eine Oberflächendichtung bilden, die eine gute Versiegelungsleistung aufweist und die interne Leckage und den Rückfluss effektiv verhindert.
Funktion der Begrenzung oder Steuerung des Flusses: Einige speziell gestaltete Einwegventile (z. B. Einwegventile mit Drossellöchern) können beim Öffnen eine geeignete Drosselsteuerung durchführen.
Die Hauptfunktionen von hydraulischen Einwegventilen im System sind:
Einwegströmung im Ölkreis aufrechterhalten: Dies ist die grundlegendste und am weitesten verbreitete Funktion. Verhindern Sie beispielsweise, dass das Drucköl nach hinten fließt und die Pumpe beschädigt, wenn die Ölpumpe aufhört, zu funktionieren. verhindern, dass der Stellantrieb (wie hydraulischer Zylinder) eine unerwartete Wirkung (z. B. Sturz oder Rückzug) durch Lastkraft oder externe Kraft verursacht.
Druckwartung: Im Druckwartungskreis wird das Einwegventil verwendet, um den Ölkreis an einem Ende des Zylinders oder des Akkumulators zu schließen, um den Druckabfall aufgrund kleiner Leckagen oder Druckschwankungen des Systems zu verhindern und den erforderlichen Druck aufrechtzuerhalten.
Verriegelung (Hydraulikschloss): In Kombination mit einem hydraulisch kontrollierten Scheckventil oder zwei gewöhnlichen Scheckventilen (eine für jeden Einlass- und Auslassölkreis) kann ein "hydraulisches Schloss" gebildet werden, um den Hydraulikzylinder oder Motor in einer bestimmten Position fest zu sperren, um zu verhindern, dass es sich unter externer Kraft bewegt.
Verwendet als Rückdruckventil: Durch Ersetzen einer Feder durch eine höhere Steifheit,HydraulikprüfventileKann einen umgekehrten Öffnungsdruck (Rückendruck) in der Ölabflussrichtung liefern, die verwendet wird, um den Rückdruck des Return -Return -Ölkreislaufs zu erhöhen und die Glätte der Bewegung zu verbessern (das Kriechen verhindern).
Bypassfunktion: In komplexen Schaltkreisen können Überprüfungsventile verwendet werden, um Bypass-Ölkreise zu bilden, um bestimmte spezifische Aktionsanforderungen zu erreichen (z. B. Differentialschaltungen bei der schnellen Vorwärtsbearbeitung).
HydraulikprüfventileMit ihren zuverlässigen "One-Way Cut-Off" -Merkmalen sind unverzichtbare grundlegende Komponenten, um die Sicherheit von Hydrauliksystemen (Anti-Rückenfluss, Verriegelung), die Aufrechterhaltung der Leistung (Druckwartung, Stabilität) und die Realisierung spezifischer Schaltungsfunktionen sicherzustellen. Seine einfache und zuverlässige Struktur und klare Funktion machen sie zu einem der am häufigsten verwendeten Ventile in hydraulischen Systemen.
